ABNT NBR 14039: Entendendo as Subestações de Transformação em Média Tensão

Introdução: A Fronteira da Alta Potência

Para a maioria das pessoas, a interação com a rede elétrica se resume à tomada na parede. Mas para indústrias, hospitais, shopping centers, grandes edifícios comerciais e data centers, a necessidade de energia é de uma ordem de magnitude completamente diferente. Para esses grandes consumidores, a “tomada” é uma instalação complexa e robusta, o verdadeiro coração pulsante de suas operações: a subestação de transformação de média tensão. É nesta fronteira que a energia, recebida em alta voltagem da concessionária, é “domesticada” para se tornar segura e utilizável em seus processos.

Operar neste nível de tensão — muito acima dos 220 ou 380 Volts de uma instalação comum — introduz riscos e complexidades que exigem um nível superior de engenharia, segurança e planejamento. No Brasil, o documento que rege, com rigor e precisão, cada aspecto dessas instalações críticas é a ABNT NBR 14039: Instalações elétricas de média tensão de 1,0 kV a 36,2 kV.

Enquanto a famosa NBR 5410 dita as regras para o universo da baixa tensão (o “depois” do transformador), a NBR 14039 é a autoridade máxima no “antes”. Ela é o guia definitivo que assegura que a entrada de energia de alta potência seja feita com máxima segurança, confiabilidade e eficiência. Este artigo servirá como um roteiro para desvendar esta norma essencial, explorando seu escopo, os requisitos de projeto, os componentes-chave e, acima de tudo, os pilares de segurança que a tornam indispensável para qualquer profissional que atue no mundo da média tensão.

1. Escopo e Fronteiras: O Território da NBR 14039

É impossível entender a norma sem primeiro delimitar seu campo de atuação.

• A Faixa de Tensão: A NBR 14039 se aplica a todas as instalações elétricas alimentadas em tensão nominal entre 1.000 Volts (1,0 kV) e 36.200 Volts (36,2 kV) em corrente alternada. As tensões de distribuição mais comuns no Brasil, como 13.8 kV e 34.5 kV, estão totalmente dentro deste escopo.
• O Ponto de Entrega: A responsabilidade da norma, e do projetista que a segue, começa no que é chamado de “ponto de entrega”. Este é o ponto físico onde a concessionária de energia (ex: Energisa, na Paraíba) encerra sua responsabilidade e entrega a energia ao consumidor. Geralmente, é a conexão dos cabos da rede pública com os terminais da subestação do cliente.
• A Fronteira com a NBR 5410: A jurisdição da NBR 14039 termina nos terminais secundários do transformador de potência. A partir do momento em que a tensão é rebaixada para níveis de baixa tensão (ex: 380/220 V ou 220/127 V), a responsabilidade passa a ser da NBR 5410, que governará toda a distribuição interna na edificação. A subestação é, portanto, a ponte crítica entre essas duas normas fundamentais.
• Quem Precisa de uma Subestação? Tipicamente, consumidores que demandam uma potência instalada superior a 75 kW são obrigados pela concessionária a ter sua própria subestação e contratar energia em média tensão. Além da obrigatoriedade, muitas vezes é uma decisão economicamente vantajosa, pois as tarifas de energia em média tensão são significativamente mais baratas que as de baixa tensão.

2. A Etapa do Projeto: A Documentação que Garante a Segurança

A NBR 14039 é extremamente rigorosa quanto à documentação do projeto. Um projeto de subestação não é apenas um desenho; é um dossiê técnico completo que deve ser aprovado pela concessionária local antes de qualquer construção. Os documentos essenciais incluem:

• Memorial Descritivo e de Cálculo: É a “alma” do projeto. Este documento narra todas as decisões de engenharia, descreve os materiais e equipamentos que serão utilizados e, crucialmente, apresenta todos os cálculos que justificam essas escolhas. Isso inclui o cálculo de demanda, os estudos de curto-circuito, o dimensionamento de cabos e barramentos, e o cálculo detalhado da malha de aterramento.

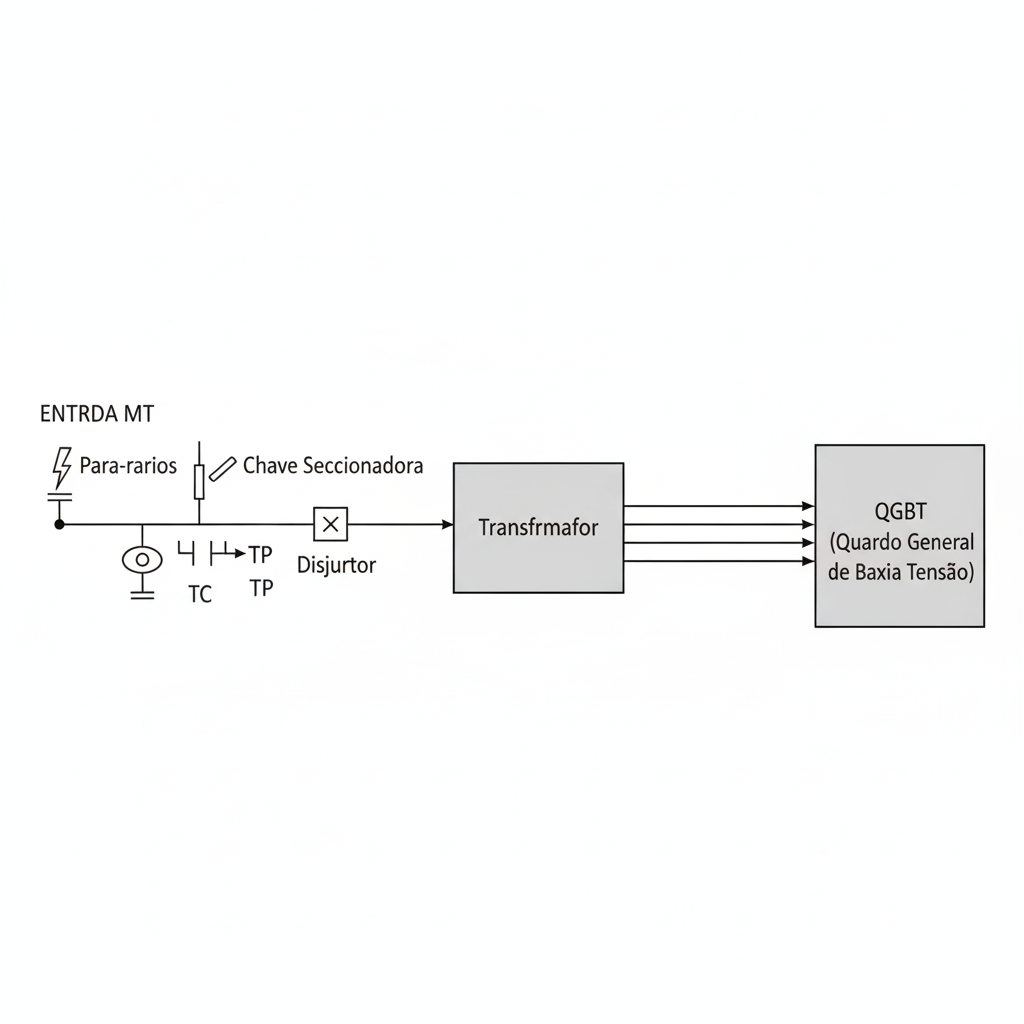

• Diagrama Unifilar: É o “mapa” conceitual da subestação. Mostra, em um único diagrama, a sequência de todos os equipamentos (seccionadora, disjuntor, TPs, TCs, para-raios, transformador), suas especificações e as lógicas de proteção e intertravamento. É a ferramenta mais importante para a operação e manutenção do sistema.
• Planta Baixa e Cortes (Layout Físico): São os desenhos arquitetônicos da subestação. Eles mostram a disposição física de cada componente, as dimensões do local, os acessos, a localização de portas, janelas de ventilação, e, fundamentalmente, os afastamentos mínimos de segurança entre as partes energizadas e as paredes ou áreas de circulação, conforme exigido pela norma.

3. Componentes-Chave de uma Subestação e Seus Requisitos

Uma subestação é um conjunto de equipamentos robustos que operam em perfeita sincronia. A NBR 14039 dita as regras para cada um deles.

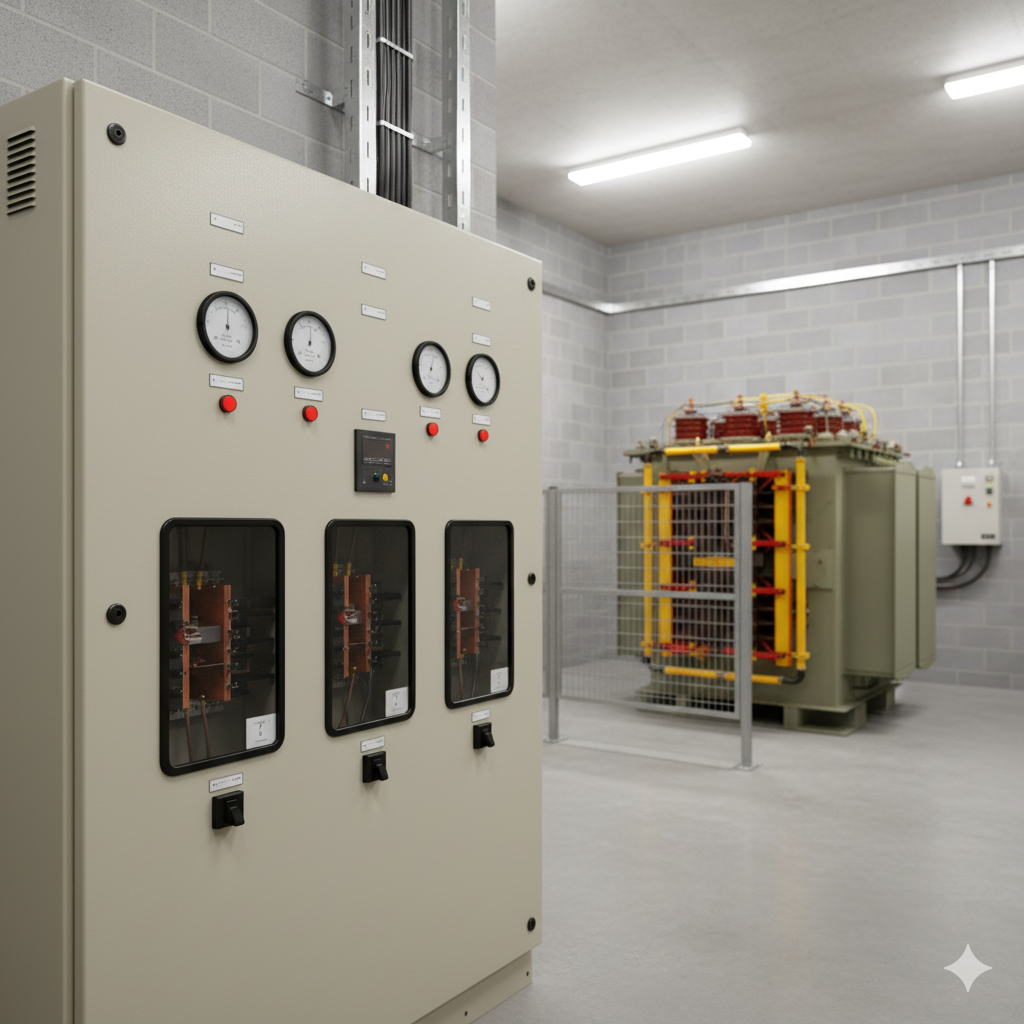

• Cubículo de Média Tensão (ou Cabine Primária): É a porta de entrada e o centro de proteção.
  • Disjuntor de Média Tensão: O principal dispositivo de proteção, capaz de interromper correntes de curto-circuito violentas. Os tipos mais comuns em 2025 são a vácuo ou a gás SF6.
  • Relé de Proteção Multifuncional: O cérebro eletrônico que monitora a saúde do sistema. Ele lê as informações dos TCs e TPs e, ao detectar uma anormalidade (como uma sobrecorrente, curto-circuito ou falta à terra), envia um sinal de trip (desligamento) para o disjuntor em milissegundos. Ele executa as famosas funções de proteção ANSI (ex: 50/51 – sobrecorrente, 50N/51N – sobrecorrente de neutro).
  • Transformadores de Instrumento (TP e TC): São os “sentidos” do sistema. O Transformador de Potencial (TP) e o Transformador de Corrente (TC) reduzem a tensão e a corrente da linha para níveis seguros, permitindo que o relé e os medidores façam suas leituras com precisão e segurança.
• Transformador de Potência: É o coração da subestação, responsável por rebaixar a tensão. A norma estabelece requisitos rigorosos para sua instalação:
  • Transformadores a Óleo: Devem ser instalados em locais com ventilação adequada e, crucialmente, possuir uma bacia de contenção com capacidade para todo o volume de óleo do equipamento. Isso é uma medida de segurança ambiental e contra incêndios.

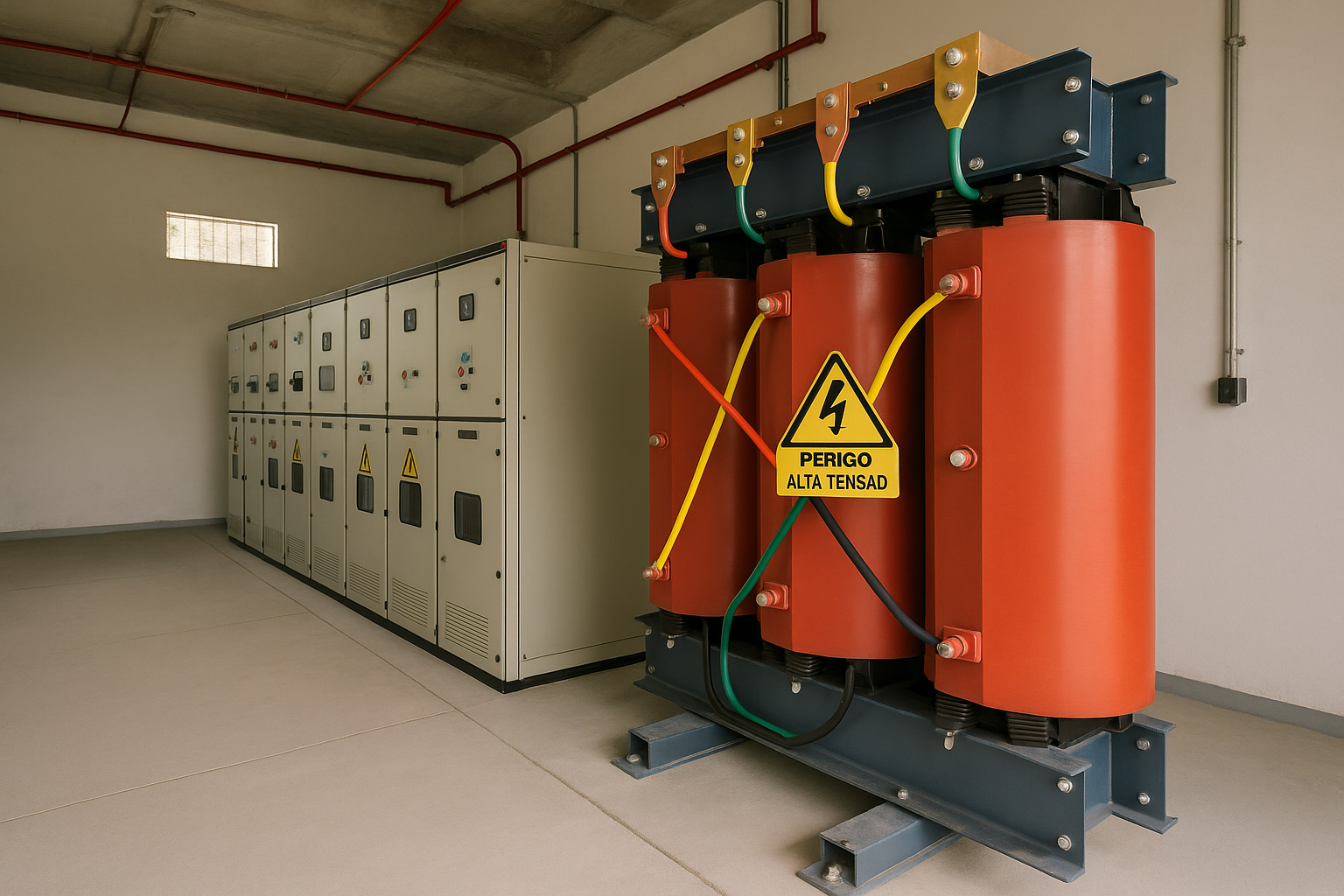

  • Transformadores a Seco: Ideais para instalações internas e locais com alta circulação de pessoas (como shoppings e hospitais), pois não utilizam óleo isolante, eliminando o risco de vazamento e incêndio. A norma exige que sua instalação garanta ventilação suficiente para a dissipação do calor.

4. A Segurança como Pilar Inegociável da Norma

A NBR 14039 é, em sua essência, uma norma de segurança. Trabalhar com média tensão não permite margem para erros.

• A Malha de Aterramento: Talvez o item de segurança mais importante. Diferente do aterramento simples de baixa tensão, uma subestação exige uma malha de aterramento, uma grade de condutores de cobre enterrada sob toda a área da subestação. Sua função é dupla:
  1. Proteção de Equipamentos: Fornecer um caminho de baixa impedância para a corrente de falta, garantindo a atuação rápida das proteções.
  2. Proteção de Pessoas: Durante um curto-circuito para a terra, a malha garante que o potencial elétrico no solo se eleve de maneira uniforme. Isso controla as tensões de passo e de toque a níveis não perigosos, evitando que uma pessoa caminhando perto da subestação ou tocando em uma de suas partes metálicas sofra um choque elétrico fatal. O projeto dessa malha é um dos cálculos mais complexos e críticos da norma.
• Afastamentos e Barreiras: A norma define tabelas com distâncias mínimas que devem ser respeitadas entre partes energizadas e o operador, paredes e tetos. Essas distâncias previnem o contato acidental e o “arco elétrico” (arc flash), um fenômeno violento de descarga elétrica pelo ar.
• Sinalização e Intertravamentos: É obrigatória a instalação de placas de advertência claras (“PERIGO – ALTA TENSÃO”). Além disso, sistemas de intertravamento (mecânico ou elétrico) são exigidos para prevenir erros de operação, como, por exemplo, impedir que a porta de um cubículo seja aberta sem que o disjuntor esteja desligado e o circuito devidamente aterrado.

5. Comissionamento e Manutenção: Da Partida à Operação Contínua

A responsabilidade da norma não termina com a construção.

• Comissionamento: Antes da energização final (a “partida” da subestação), a NBR 14039 exige uma série de ensaios e testes para garantir que tudo foi montado corretamente e está funcionando como projetado. Isso inclui:
  • Testes de resistência de isolamento dos cabos e do transformador.
  • Verificação da continuidade da malha de aterramento.
  • Ensaios de funcionalidade dos relés de proteção, simulando faltas para garantir que eles atuem no tempo e na corrente corretos (o chamado “teste da mala”).
  • Análise físico-química e cromatográfica do óleo do transformador.
• Manutenção Preventiva: A norma deixa claro que o proprietário da instalação é responsável por manter um plano de manutenção. Uma subestação não é um equipamento “instale e esqueça”. A manutenção periódica é vital para garantir sua confiabilidade e segurança. As atividades incluem:
  • Análise Termográfica: Inspeções com câmeras de infravermelho para detectar pontos quentes em conexões, que indicam falhas iminentes.
  • Limpeza e Reaperto: Limpeza dos isoladores e reaperto de todas as conexões para evitar mau contato.
  • Ensaios Periódicos: Repetição de alguns testes de comissionamento em intervalos regulares para verificar a saúde dos equipamentos.

Conclusão: A Engenharia por Trás da Energia Confiável

A ABNT NBR 14039 pode parecer um documento intimidador, repleto de tecnicismos e exigências. No entanto, cada um de seus parágrafos, cada tabela e cada cálculo representa o acúmulo de décadas de experiência e aprendizado em como lidar com os perigos e as complexidades da média tensão. Ela é a materialização da boa engenharia.

Para os profissionais do setor elétrico, dominar esta norma não é um diferencial; é uma obrigação fundamental. É o que separa uma instalação robusta, segura e confiável de um ativo de alto risco. Para os proprietários de indústrias e grandes empreendimentos, entender a importância de exigir e investir em um projeto que siga rigorosamente a NBR 14039 é a garantia de que o coração energético de seu negócio continuará a bater com força e segurança por muitos anos. Em um mundo movido a eletricidade, a NBR 14039 é a base sobre a qual a alta potência e a alta segurança podem, e devem, coexistir.

Referências

• ABNT (Associação Brasileira de Normas Técnicas). Catálogo de Normas: NBR 14039 – Instalações elétricas de média tensão de 1,0 kV a 36,2 kV.
• Normas Técnicas de Distribuição (NDU) da Concessionária Local (ex: Energisa NT-001, Neoenergia 03.1001, etc.). Estes documentos complementam a NBR 14039 com os requisitos específicos da distribuidora.
• NR-10 (Norma Regulamentadora nº 10). Segurança em Instalações e Serviços em Eletricidade.
• WEG, Siemens, Schneider Electric. Manuais técnicos, catálogos e white papers sobre equipamentos de média tensão (transformadores, disjuntores, relés).
• Livros de Engenharia Elétrica sobre Sistemas de Potência e Proteção de Sistemas Elétricos.
